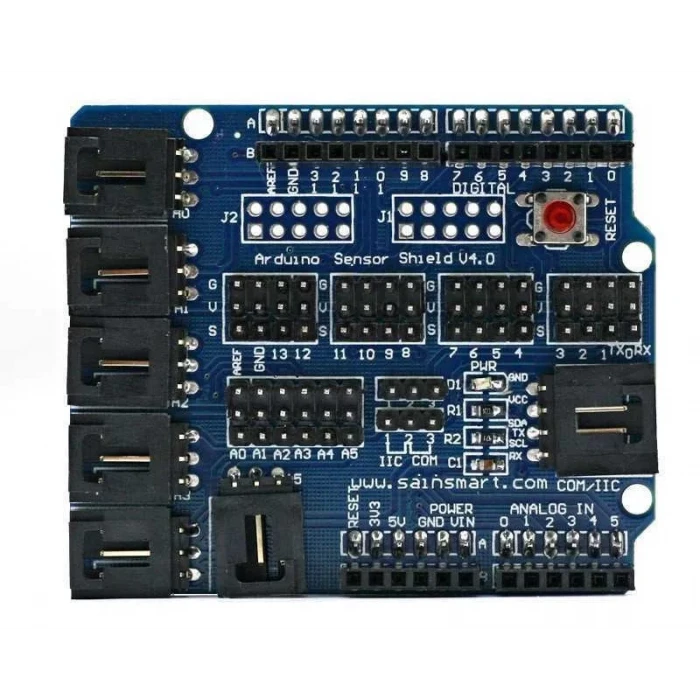

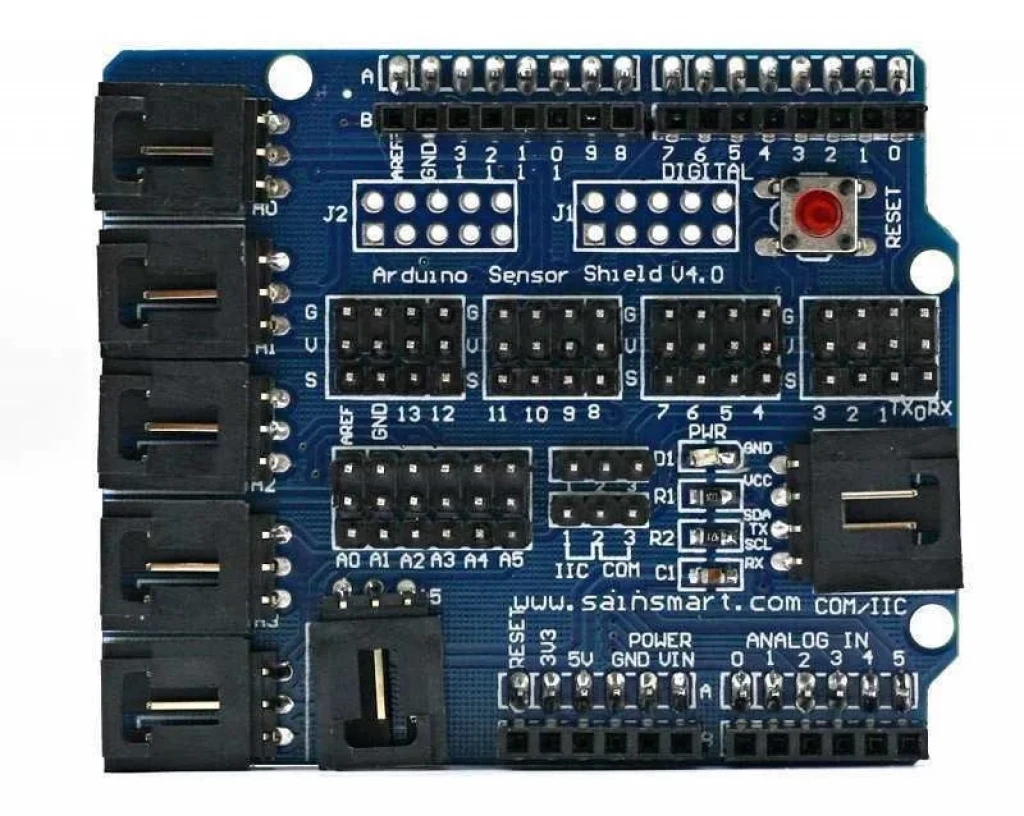

Arduino Uno Sensör Shield V4.0

Arduino Sensör Shield v4, arduino uno kartınızın daha pratik bir şekilde kullanılabilmesine olanak sağlayan genişletme modülüdür. Arduino karta ait her pin besleme (GND, Vcc, Sinyal) olarak eklenmiştir. Ayrıca I2C ve UART haberleşme pinleri 4'lü grup olarak aynı soket vasıtasıyla Shield üzerinde bulunmaktadır. Arduino mega sensör shield, soketin hemen arkasında bulunan seçim jumperi ile UART veya I2C iletişim protokollerinden biri seçilerek soket o iletişim tipi için kullanılabilmektedir.

Arduino shield çeşitleri, Uno, Leonardo ve Mega gibi standart başlık düzenini destekleyen birçok Arduino kartı ile uyumludur. Lehim gerektirmeden çeşitli sensör modülleri, servo veya I2C LCD ekranlarını bağlamak için uygun bir yol sağlar.

Teknik Özellikler:

• Analog pinlerin A0 - A5, GND ve 5V bağlantılarını sağlayan 6 x 3 pinli analog konnektör
• 1x Seri veya I2C sensörlerine veya ekranlarına uygun bağlantı sağlayan 4 pinli seri I2C / UART arabirimi (kart üstündeki atlama kablolarıyla seçilebilir).
• Vx ve GND güç bağlantıları ile 0 ila 13 numaralı dijital pinlere erişimi kanıtlayan 12x Servo başlıkları.
• A0 - A5 analog pinlerine erişim sağlayan 6x Aux başlıkları
• Seri I2C / UART jumper seçimi
• Yeniden başlatma tuşu (reset)
• Ek modül eklemek için standart Arduino başlıkları.
