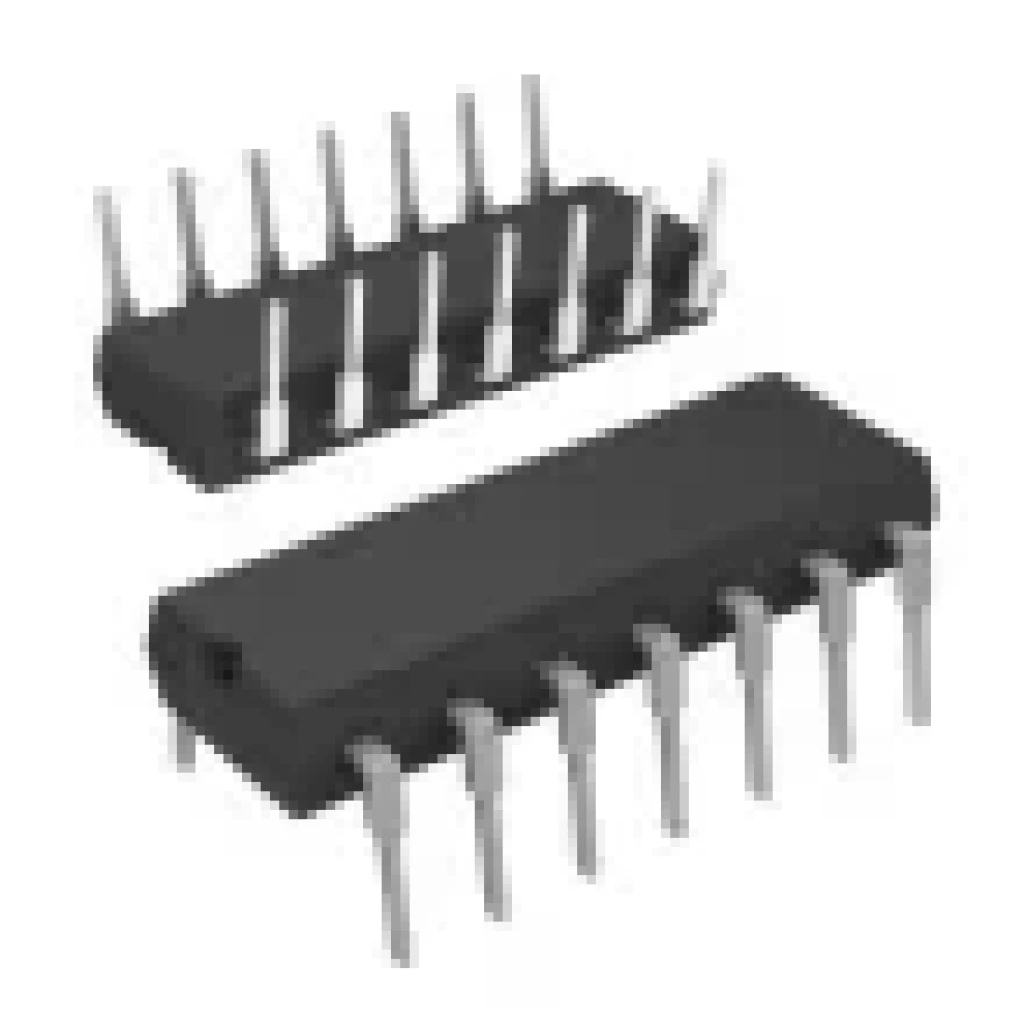

Bu altılı (hex) tampon/sürücü devreleri, yüksek seviyeli devrelerle arayüz oluşturmak veya yüksek akımlı yükleri sürmek için yüksek voltajlı açık kollektör çıkışlarına sahiptir. Ayrıca TTL girişlerini sürmek üzere tampon olarak kullanılmaya da uygundurlar. 'LS07 cihazları 30 V'luk, SN74LS17 ise 15 V'luk bir nominal çıkış voltajına sahiptir. Maksimum akım çekme (sink) kapasitesi SN54LS07 için 30 mA, SN74LS07 ve SN74LS17 için ise 40 mA'dir. Bu devreler çoğu TTL ailesiyle uyumludur. İletim hattı etkilerini en aza indirmek amacıyla girişler diyot kenetlemelidir; bu da tasarımı kolaylaştırır. Tipik güç kaybı 140 mW, ortalama yayılım gecikme süresi ise 12 ns'dir.
| Product Attribute | Attribute Value | |
|---|---|---|
| Texas Instruments | ||
| Buffers & Line Drivers | ||
| RoHS: | Details | |
| 6 Input | ||
| 6 Output | ||
| Non-Inverting | ||
| - 0.25 mA | ||
| 40 mA | ||
| 5.25 V | ||
| 4.75 V | ||
| 45 uA | ||
| 0 C | ||
| + 70 C | ||
| Through Hole | ||
| PDIP-14 | ||
| Tube | ||
| Brand: | Texas Instruments |
