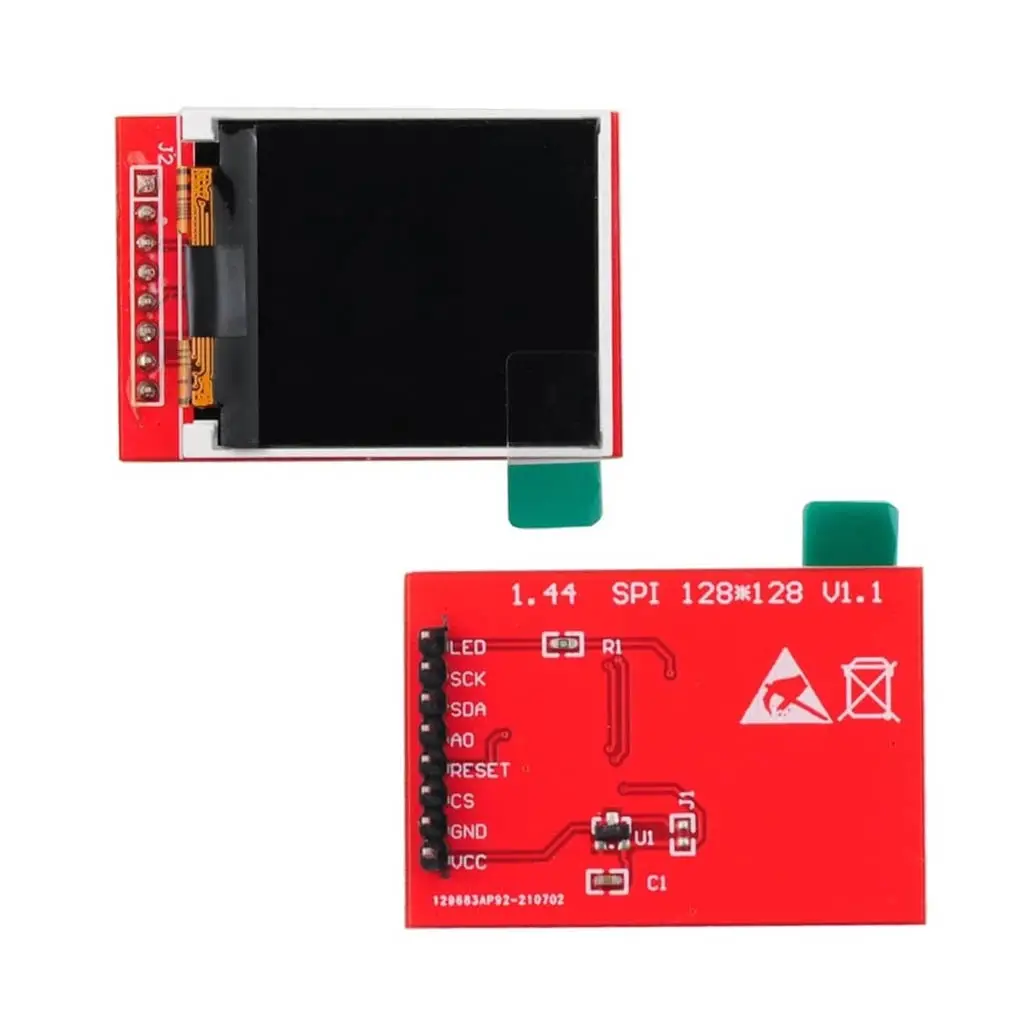

1.44 Inch Oled 128X128 SPI ST7735S Renkli TFT LCD Ekran Modülü

1.44 Inch OLED 128x128 SPI ST7735S Renkli TFT LCD Ekran Modülü

1.44 Inch OLED 128x128 SPI ST7735S Renkli TFT LCD Ekran Modülü, kompakt boyutu ve canlı renkli görüntü kalitesiyle elektronik projelerinize görsel arayüz eklemenin mükemmel bir yoludur. 128x128 piksel çözünürlüğündeki bu mini ekran modülü, 1.44 inç diagonal ekran boyutu ile küçük cihazlara entegre edilmek üzere optimize edilmiştir. ST7735S sürücü çipi sayesinde 262K (18-bit) renk derinliği sunan modül, SPI iletişim protokolü kullanarak mikrodenetleyicilerle hızlı ve basit entegrasyon sağlar.

Düşük güç tüketimi, geniş görüş açısı ve yüksek kontrast oranı ile hem iç hem dış mekan uygulamalarında net görüntüler sunar. Modül üzerindeki dahili regülatörler, DC-DC dönüştürücü devresi ve LED sürücüleri, ek bileşen ihtiyacını ortadan kaldırır. Sadece birkaç pin bağlantısı gerektiren basit arayüzü, hem yeni başlayanlar hem de deneyimli kullanıcılar için ideal bir çözüm sunar.



Teknik Özellikler

• Ekran Tipi: TFT LCD
• Ekran Boyutu: 1.44 inç diagonal
• Çözünürlük: 128x128 piksel
• Kontrol Çipi: ST7735S
• Renk Derinliği: 262K (18-bit renk).
• Arayüz: 4-tel SPI (Serial Peripheral Interface)
• Çalışma Voltajı: 3.3V mantık seviyesi
• Besleme Gerilimi: 3.3V - 5V DC
• Görüş Açısı: Yaklaşık 160°
• Kontrast Oranı: 800:1 (tipik)
• Parlaklık: 280 cd/m² (tipik)
• Arka Aydınlatma: Beyaz LED
• Enerji Tüketimi: Aktif modda ~30mA, Uyku modunda <1mA
• PCB Boyutları: Yaklaşık 35 × 35 mm
• Aktif Ekran Alanı: 25.5 × 25.5 mm
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Bağlantı Pinleri: VCC, GND, SCL, SDA, RES, DC, CS, BLK
• Yenileme Hızı: 60Hz (maksimum)
• Yazı Tipi Desteği: Dahili ASCII karakter kodlaması
• Grafik Fonksiyonları: Piksel, çizgi, daire, dikdörtgen, üçgen çizme vb.
• Ağırlık: Yaklaşık 8g
• Montaj Delikleri: 4 adet, 2.0mm çapında
