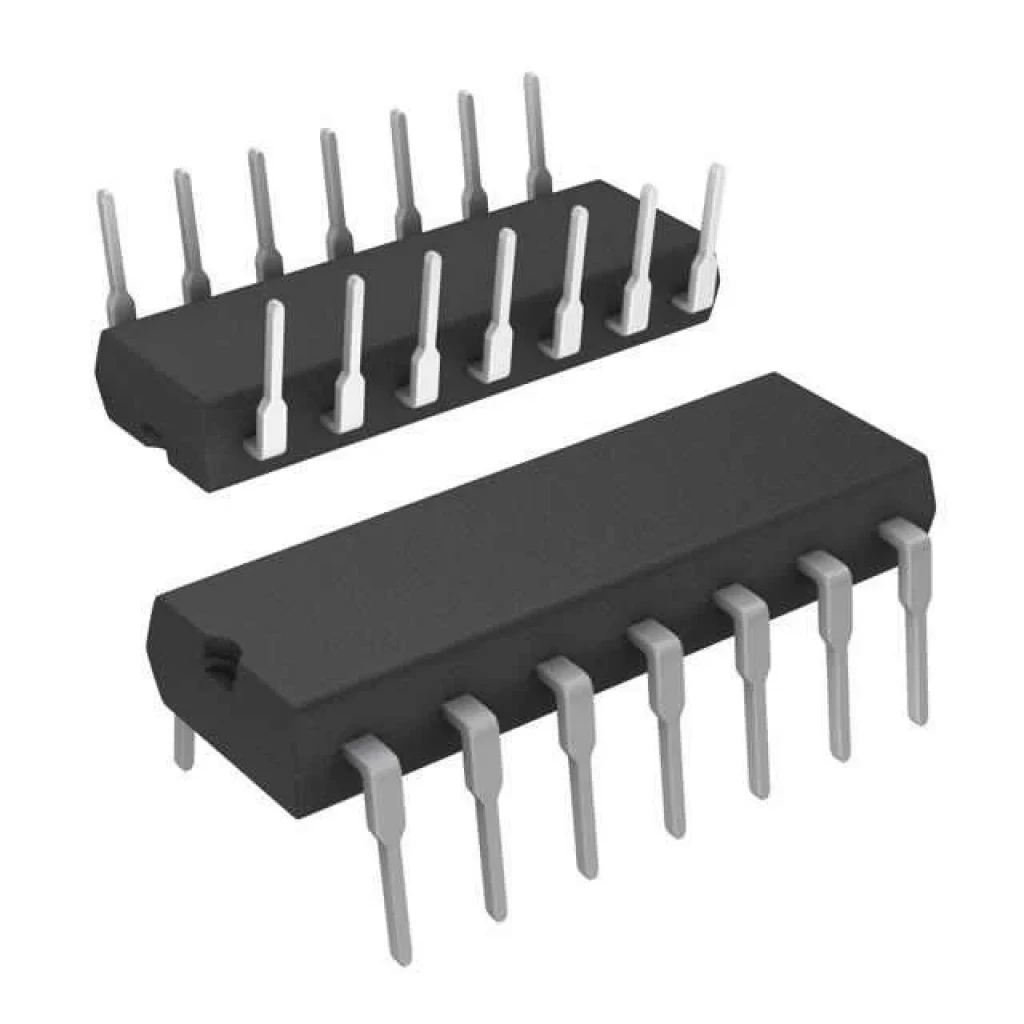

74LS190 Entegre Counter - Sayaç Entegresi

74LS190, 58 uyumlu kapıdan oluşan doğal bir karmaşıklığa sahip, senkronize bir YUKARI/AŞAĞI BCD On Yıl (8421) Sayıcıdır. 74LS190 onlu sayacının ve 74LS191 ikili sayacının çalışma modları, tek fark sayı dizileri olmakla birlikte hemen hemen aynıdır. 74LS190 IC, çok çeşitli çalışma voltajları, çok çeşitli çalışma koşulları ve CMOS, NMOS ve TTL ile doğrudan arayüzler sunar. IC 74LS190, çip boyutu açısından çok kompakttır ve her tür cihazda güvenilir olmasını sağlayan çok daha hızlı yayılma hızı sağlar.

• işlev: Sayaç
• Bit (#): 4
• Teknoloji Ailesi: LS
• VCC (Dk): 4.75V
• VCC (Maks): 5,25V
• GİL (Maks): 16mA
• IOH (Maks): -0.4mA
• Yayılma Gecikmesi: 35ns
• Düşük Güç: 90 mW Tipik Dağılma
• Yüksek Hız: 25 MHz Tipik Sayım Frekansı
• Senkron Sayma
• Asenkron Paralel Yük
• Bireysel Ön Ayar Girişleri
• Sayma Etkin ve Yukarı/Aşağı Kontrol Girişleri
• kademeli
• Giriş Kelepçe Diyotları Yüksek Hızlı Sonlandırma Etkilerini Sınırlar
• Çalışma sıcaklığı aralığı: 0°C ila 70°C
• Giriş türü: TTL
• Çıkış tipi: CMOS
