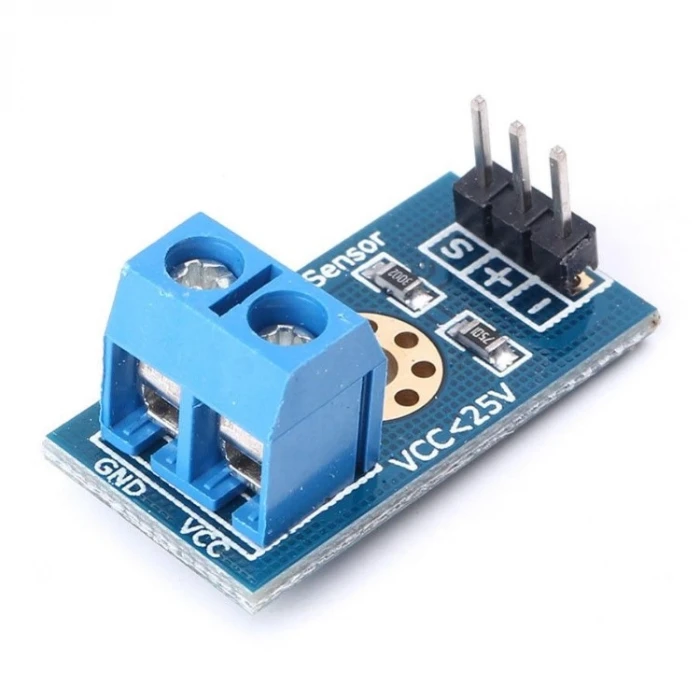

Voltaj Algılama Sensör Modülü 25V, herhangi bir giriş voltajını 5 kat azaltmak için potansiyel bir bölücü kullanan basit ama çok kullanışlı bir modüldür. Bu modül, bir mikrodenetleyicinin analog girişini, algılayabileceğinden çok daha yüksek voltajları izlemek için kullanmanıza olanak tanır.
Örneğin 0-5V analog giriş aralığı ile 25V'a kadar bir voltajı ölçebilirsiniz. Modül ayrıca bir kablonun kolay ve güvenli bir şekilde bağlanması için uygun vidalı terminaller içerir.
Bu voltaj sensör modülü, voltaj bölücü (voltage divider) prensibine dayanır, kırmızı terminal konektörü giriş voltajından 5 kat daha küçük hale getirebilir. Arduino analog giriş voltajları 5 v'a kadardır dolayısıyla giriş voltajı 5Vx5 = 25V'dan büyük olmamalıdır!!! (3.3V sistemler kullanılıyorsa, giriş voltajı 3.3Vx5 = 16.5V'a kadar olabilir).
Voltaj sensörü temel olarak 30K ve 7.5K Ohm direnç kullanan 5:1 voltaj bölücüdür.
Not: 25 volttan daha düşük voltajlarla sınırlı olduğunuzu unutmayın!
