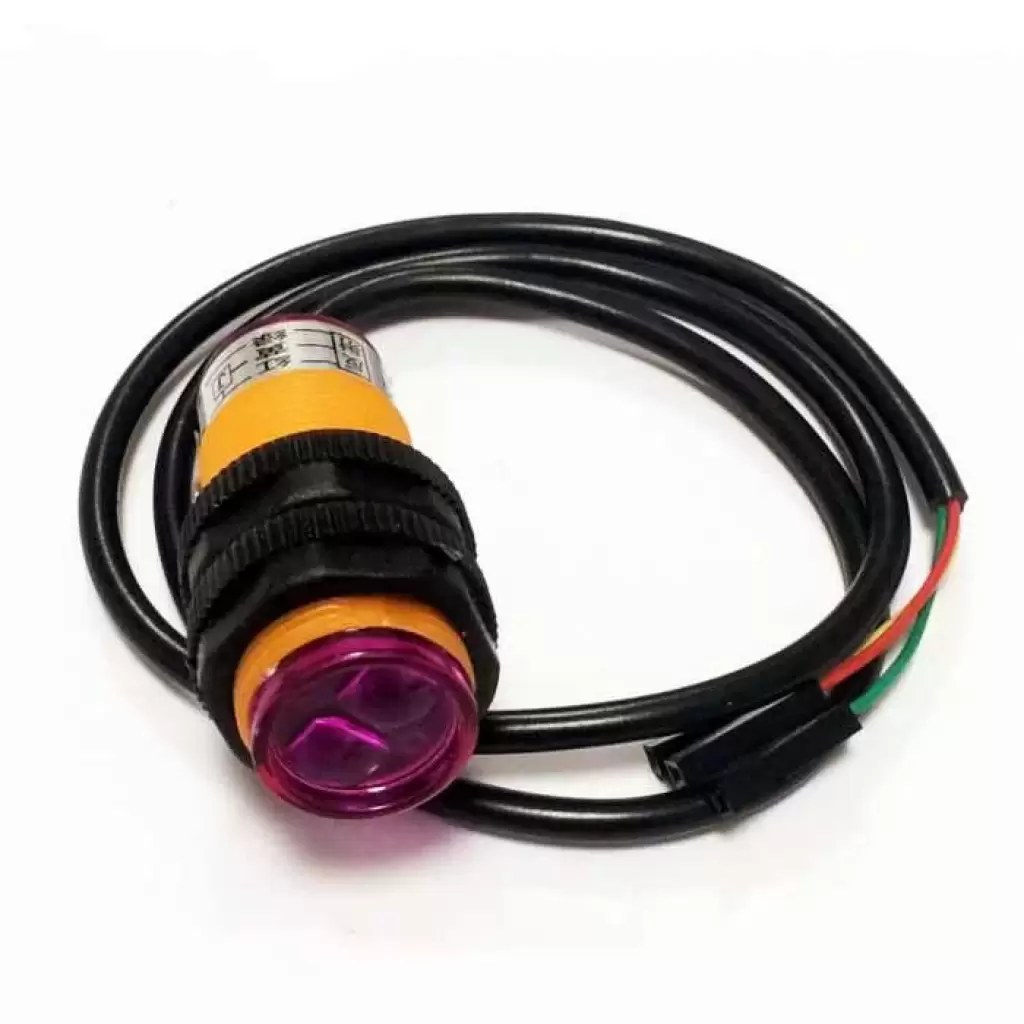

MZ80 Kızılötesi Engel Algılama Sensörü E18-D80NK - Arduino - Pic

Bu sensörün montajı üzerindeki ayar somonları ile kolayca yapılabilir. Kullanımı kolay ve geniş mesafe ölçüm aralığına sahip bir kızılötesi mesafe ölçüm sensörüdür. Bir çok robotik projesinde sıklıkla kullanılan internette örneklerine sıkça rastlanır. Görünür ışıkla karışma olasılığı oldukça düşüktür. Bu sayede dış faktörlerden dolayı yanılma payı çok düşüktür. Arka tarafında bulunan vida ile hangi mesafe aralığında ölçüm yapılacağı belirlenir ve bu ayara göre dijital bir çıkış verir. Çıkış olarak mesafenin değerini vermez , sizin ayarladığınız değere geldiği zaman dijital çıkış verir.

Özellikler

• Besleme voltajı: 5v
• Akım Tüketimi : > 25mA (min) ~ 100mA (max)
• Boyutlar : 1.7cm (diameter) x 4.5cm (length)
• Kablo uzunluğu : 45cm
• Nesne algılaması : saydam ya da mat
• Ölçüm aralığı : 3cm  - 80cm  (engelin yüzeyine bağlı olarak değişebilir)
• NPN çıkış (normal 1)
• Çalışma sıcaklık aralığı : -25 °C ~ 55 °C

Uygulama Alanları

• Otomasyon sistemleri
• Engel tespit etme
• Cisim sayma
• Güvenlik sistemleri
• Çizgi izleyen robot
• Labirent robotu
• Sumo robotu

Kullanımı

• Kırmızı kablo : +5V
• Yeşil kablo : GND
• Sarı kablo : Data
• Kahverengi: +5V
• Mavi: GND
• Siyah: Data

int ledPin = 13; int inputPin = 2; int val = 0; void setup() { pinMode(ledPin, OUTPUT); pinMode(inputPin, INPUT); } void loop(){val = digitalRead(inputPin); if (val == HIGH) { digitalWrite(ledPin, LOW); } else { digitalWrite(ledPin, HIGH); } }
